Po pátečním uvedení nového 24“ iMacu s čipem M1 do prodeje se ihned dostal tento stroj také do rukou populárnímu „demontážnímu“ magazínu iFixit. Ten samozřejmě na nic nečekal a jal se odlepovat jeho displej, aby nám ukázal, kolik málo se toho za ním vlastně skrývá. Jedná se o vyšší model, který nabízí 8jádrové CPU a klávesnici s Touch ID. Rentgen nového iMacu odhaluje některé zajímavé podrobnosti o samotném stroji a tom, jak byl oproti předchozí generaci přepracován. V ní Apple používal své logo jako anténu pro připojení Wi-Fi a Bluetooth, ale letos se věci trochu změnily. I když jsou signály pořád skrze logo přenášeny, za ním se nachází ještě obdélníková kovová deska. Pod ní jsou pak dva kruhové prvky, kterými by mohly být knoflíkové baterie.

Po levé a pravé straně iMacu jsou také dvě obrovské kovové desky, u kterých iFixit zatím nedokáže vysvětlit jejich účel. Pravděpodobně nějakým způsobem odvádějí vnitřní teplo. Displej je pořád přilepený k tělu počítače, což vyžaduje speciální demontáž. Dle iFixitu to rozhodně není taková noční můra, jako v případě iPadu.

Brada není kovová, jako u předchozí generace, ale je skleněná, takže ji odejmete s celým displejem. To je jistě pokrok, protože ke všem komponentům, které ukrývá, se dostanete poměrně snadno. Pokud pomineme kabely, kovové desky a antény, tak iMac ve svých útrobách obsahuje prakticky jen jedinou základní desku s reproduktory a dvěma malými ventilátory nasávajícími vzduch přes desku dovnitř iMacu (základní model by měl mít větrák jen jeden). A ano, toto všechno se ukrývá v bradě počítače.

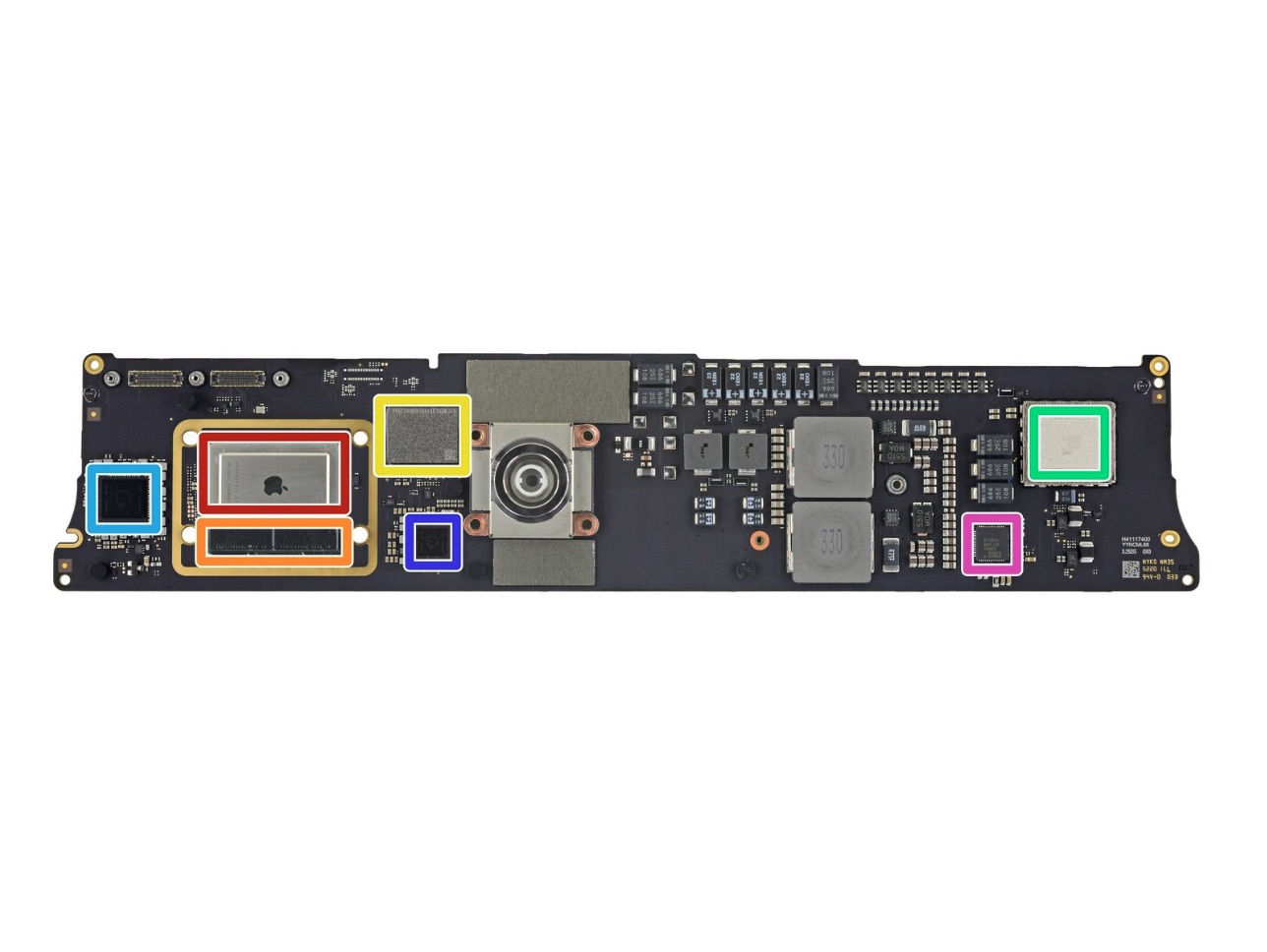

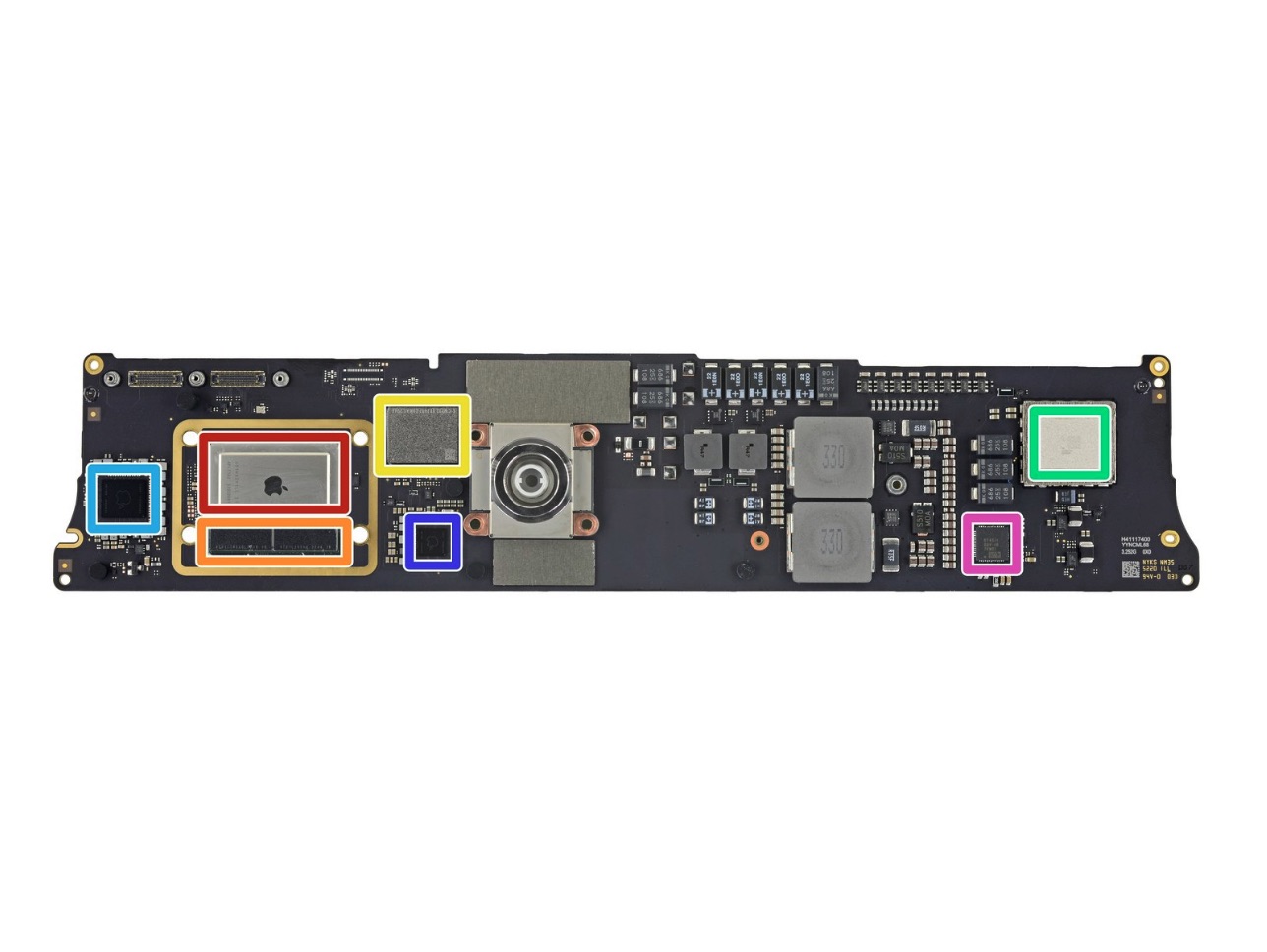

Díky architektuře čipu M1 se jedná o dosud nejmenší základní desku iMacu.

Zdroj: ifixit.com
  • Červená – Apple APL1102 / 339S00817 64bitový M1 8jádrový SoC (systém na čipu)
  • Oranžová – SK Hynix H9HCNNNCRMMVGR-NEH 8 GB (2 x 4 GB) paměť LPDDR4
  • Žlutá – Kioxia KICM225VE4779 128 GB NAND flash úložiště
  • Zelená – Modul Wi-Fi / Bluetooth Apple 339S00763
  • Světle modrá – Integrovaný obvod správy napájení Apple APL1096 / 343S00474
  • Tmavě modrá – Integrovaný obvod správy napájení Apple APL1097 / 343S00475
  • Růžová – Řadič Richtek RT4541GQV Apple CPU PWM

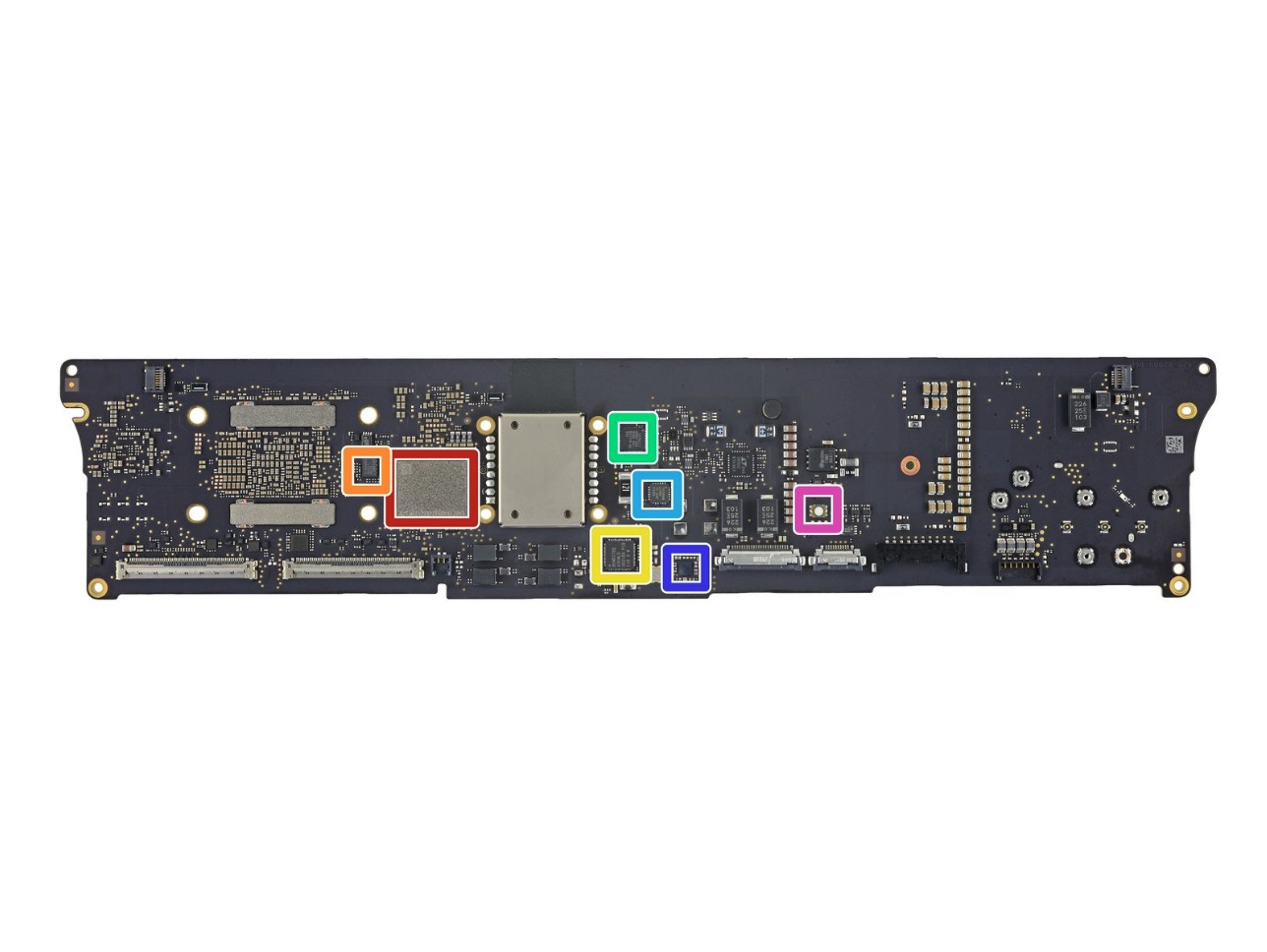

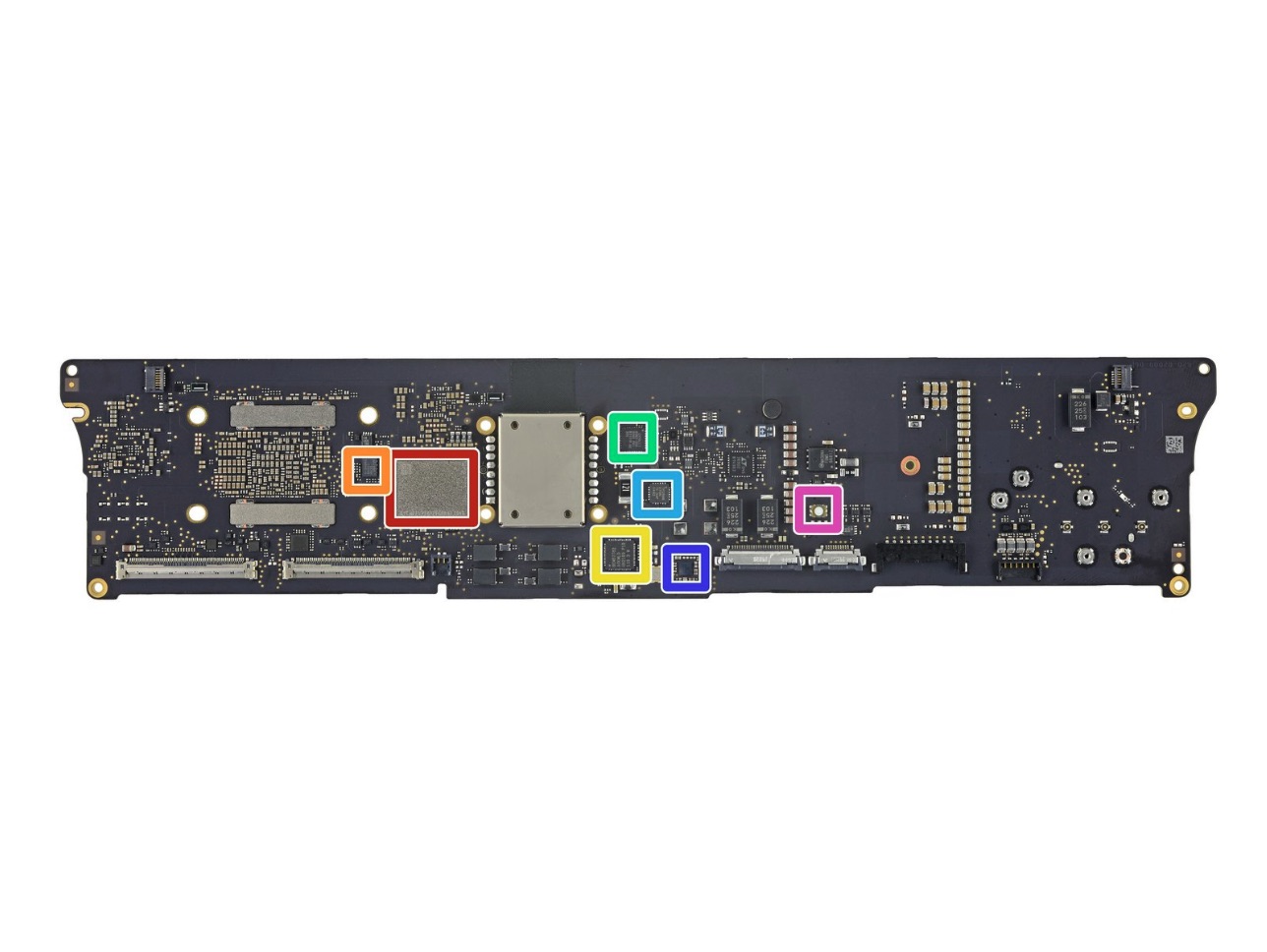

Pohled na desku z druhé strany:

Zdroj: ifixit.com
  • Červená – Kioxia KICM225VE4779 128 GB NAND flash úložiště
  • Oranžová – Macronix MX25U6472F 64 MB sériová NOR flash paměť
  • Žlutá – Ethernetový řadič Broadcom BCM57762
  • Zelená – Infineon (dříve Cypress Semiconductor) kabelový řadič USB-C CYPDC1185B2-32LQXQ
  • Světle modrá – Texas Instruments TPS259827ON 15ampérová pojistka eFuse s monitorováním zatěžovacího proudu a přechodovou správou poruch
  • Tmavě modrá – Zvukový kodek Cirrus Logic CS42L83A
  • Růžová – Tajemné tlačítko se třemi LED pod ním, o kterém iFixit zatím netuší, k čemu má sloužit

Vzhledem ke komplexnosti rozboru si musíme na pokračování počkat, než jej iFixit uveřejní. Dostane se i na přibalené periférie, obzvláště v případě Magic Keyboard s Touch ID a samozřejmě dojde i na index opravitelnosti.
