Mysleli jste si, že ohledně prvního iPhonu vás už v současnosti nemůže nic překvapit? Pak jste nejspíš neviděli jeho původní prototyp z přelomu let 2006 a 2007.

Komponenty zařízení určeného pro potřeby vývojářů jsou v zájmu snazší výměny rozmístěny na desce připomínající základní desku klasického počítače. K účelům dalšího testování slouží hrstka připevněných konektorů různých typů. Snímky zařízení s označením EVT (Engineering Validation Test) získal magazín The Verge, který se o ně podělil s veřejností.

Součástí tohoto konkrétního zařízení byla i obrazovka. Někteří inženýři ale pro svou práci obdrželi verze bez obrazovky, které bylo zapotřebí připojit k externímu monitoru – důvodem byla snaha zachovat co nejvyšší utajení. Apple na toto utajení kladl tak velký důraz, že někteří inženýři pracující na původním iPhonu prakticky neměli po celou dobu ani tušení, jak bude výsledné zařízení vypadat.

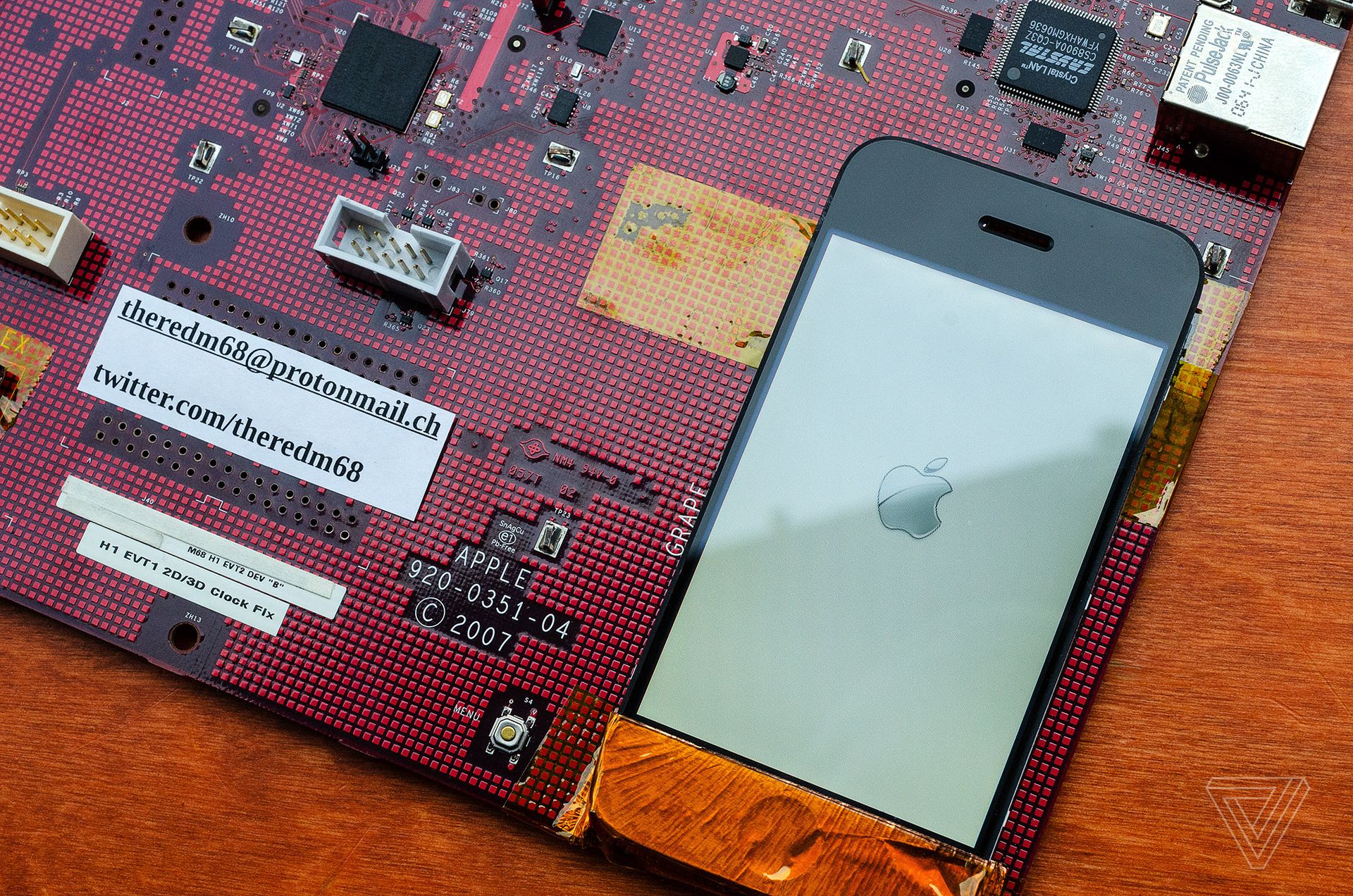

Apple vytvořil v rámci maximálního utajení speciální prototypy vývojářských desek, které obsahovaly všechny součásti budoucího iPhonu. Ty ale byly rozmístěné po celé ploše obvodové desky. Prototyp, který můžeme vidět na snímcích v galerii výše, nese označení M68, a The Verge ho získal od zdroje, který si přál zůstat v anonymitě. Je to vůbec poprvé, co se fotografie tohoto prototypu dostaly na veřejnost.

Červená barva desky slouží k odlišení prototypu od hotového zařízení. Součástí desky je sériový konektor pro testování doplňků, najít zde můžete dokonce i LAN port pro konektivitu. Na straně desky se nacházení dva mini USB konektory, které inženýři využívali pro přístup k hlavnímu aplikačnímu procesoru iPhonu. Za pomoci těchto konektorů mohli také programovat zařízení, aniž by museli vidět obrazovku.

Součástí zařízení byl také RJ11 port, který inženýrům sloužil k připojení klasické pevné linky a následnému testování hlasových hovorů. Deska je také osazena spoustou bílých konektorů s piny – ty menší slouží k ladění na nižší úrovni, jiné sloužily ke sledování různých signálů a napětí, díky čemuž vývojáři mohli bezpečně testovat klíčový software pro telefon a ujistit se, že neovlivňuje negativně hardware.
